高周波プリント基板製造｜材料選択とインピーダンスコントロール

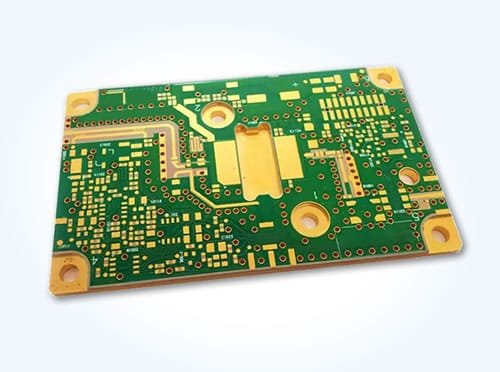

高周波PCB

最新のRF、マイクロ波、高速デジタル・アプリケーションでは、標準的なPCB材料では不足することが多い。. 高周波PCB は、より高い伝送速度でもシグナル・インテグリティを維持するように設計されており、通常、次のような環境で動作する。 500MHz～2GHz そしてその先へ。.

しかし、これらの周波数で安定した性能を達成するには、標準的な製造以上のものが必要です。正確な材料選択、厳密なインピーダンス制御、そしてRFに関する深い専門知識を持つ製造パートナーが必要です。.

PCB製造の見積もりを取る

シグナルインテグリティのための重要な材料選択

高周波ボードの核となるのは誘電体です。標準的な FR-4, その 誘電率（DkまたはEr） これらの特殊な材料は、動作周波数全体にわたって安定していなければならない。いかなる変動もインピーダンスに直接影響し、信号の損失や反射につながる。.

一流のデザイナーは、次のような実績のある素材に注目している。 ロジャース ラミネートは、その予測可能な電気的性能のために。当社が最もよく指定する材料は以下の通りです：

精密インピーダンス制御と製造公差

適切な材料を指定することは、課題の半分でしかありません。目標のインピーダンス（通常±10%）を達成するには、厳密な工程管理が必要です：

• 導体の幅と間隔： 公差±3mil/3milに維持。.

• 基板の厚さ： パネル全体で制御。.

• 銅の重量： 0.5オンスから2.0オンスまでのオプションがある。.

• スタックアップ・デザイン： 多層RF構造の専門家による支援。.

当社の高周波PCB能力は、再現性のために構築されています：

ファブリケーションを越えてコンサルティング・エンジニアリングのアプローチ

私たちは、適切な高周波PCBソリューションを選択することが複雑であることを理解しています。当社のエンジニアリングチームは、あらゆる段階で実践的なサポートを提供します：

1. 材料選択のガイダンス： ご予算と性能のニーズに合ったロジャース素材がわからない？明確な比較アドバイスを提供します。.

2. RF設計のためのDFM： シグナル・インテグリティを損なうことなく製造性を確保するために、スタックアップと機能要件を検討します。.

3. 高度なテクニックが利用できる： HDI、ゴールドフィンガー、カーボンオイル、専用マウント用の皿穴。.

高周波プリント基板プロジェクトの開始

詳細なお見積もりをご希望の場合は、弊社のオンライン注文システムからガーバーファイルと仕様を送信してください。記載されていないユニークな材料や技術的要件があるプロジェクトについては、当社のエンジニアリング・チームに直接お問い合わせください。.

PCB製造の見積もりを取る

自動車、産業機器、IoT、民生用電子機器のプロジェクトに携わっていますか？
プロフェッショナルなサービスを提供する PCBアセンブリ SMT、DIP、フルターンキーソリューションなどのサービスを提供しています。.

BOM、ガーバーファイル、またはプロジェクト要件をお送りいただければ、弊社のエンジニアリングチームから迅速で正確なお見積もりを差し上げます。.

利用できる NDA ✔ 24 時間以内の速い引用語句 ✔ ISO によって証明される工場 ✔ ワンストップ PCB 及び PCBA サービス
