PCBA "под ключ" против сборки печатных плат "под заказ": Полное руководство для OEM-производителей

В быстро развивающемся ландшафте контрактное производство электроники, Стратегия, которую вы выберете для своего Сборка печатной платы может стать разницей между беспроблемным запуском продукта и логистическим кошмаром. Для OEM-производителей (Original Equipment Manufacturers) в Европе и Северной Америке дебаты обычно сводятся к двум основным моделям: PCBA под ключ и Сборка печатных плат.

Как SMT монтаж Технология расширяет границы плотности компонентов и сложности плат, поэтому понимание различий в стоимости, контроле качества и рисках цепочки поставок имеет жизненно важное значение. Данное руководство содержит глубокий анализ технических и экономических аспектов, который поможет вам определить, какая модель соответствует вашим бизнес-целям.

1. Определение моделей в современном производстве

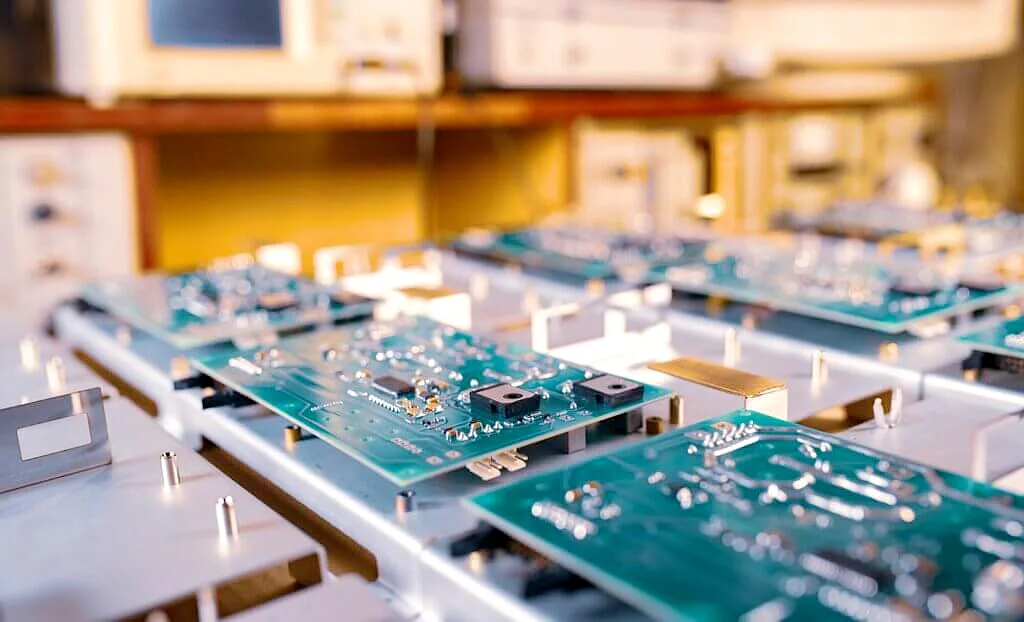

Что такое PCBA "под ключ"?

В Полностью готовые к работе ПКБА При этом производитель берет на себя 100% ответственность за проект. Эта услуга “от колыбели до могилы” включает в себя:

• Изготовление печатных плат: Изготовление голых печатных плат.

• Поиск компонентов: Приобретение всех деталей, перечисленных в BOM (спецификация материалов).

• Сборка по технологии SMT: Физическое размещение и пайка оплавлением компонентов.

• Тестирование и логистика: Выполнение AOI, Рентген, Перед отправкой готовой продукции проводится функциональное тестирование.

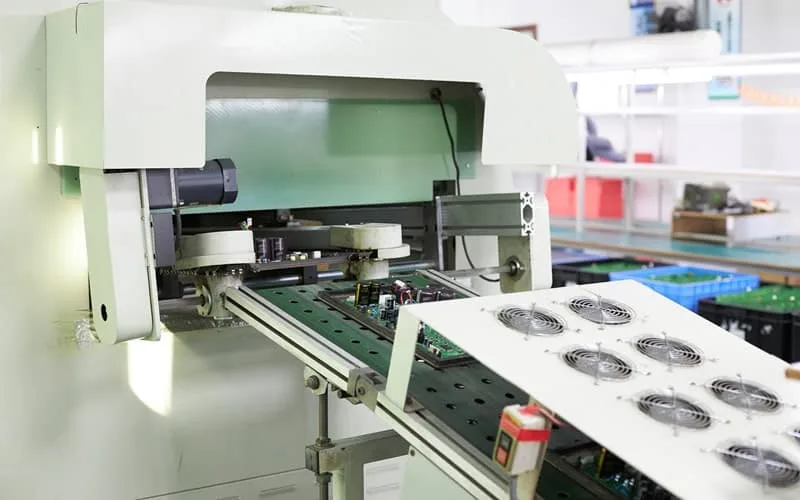

Что такое сборка печатных плат?

Также известен как Комплектация PCBA, Эта модель требует от заказчика поставки всех (или большинства) компонентов и готовых плат. Производитель выступает исключительно в качестве поставщика услуг по трудозатратам и использованию оборудования. Они предоставляют Линия сборки SMT, the процесс пайки Экспертиза и инфраструктура проверки, но они не владеют материалами.

2. Экономическая реальность: Общая стоимость владения (TCO)

В то время как Сборка печатных плат котировка может изначально показаться дешевле из-за отсутствия “материальной наценки”. Общая стоимость владения Западные компании часто говорят о другом.

Скрытые расходы на консигнацию

• Логистика и доставка: Вы должны заплатить за доставку компонентов от нескольких поставщиков в сборочный цех. При международном производстве это включает таможенные пошлины и НДС.

• Управление запасами: Ваша внутренняя команда должна тратить часы на проверку количества, маркировку катушек и управление “нехваткой” или “избытком”.”

• Убыль и отходы: На сайте SMT монтаж, Небольшой процент деталей всегда теряется в процессе загрузки (attrition). В модели, отправляемой на склад, вы должны предоставить дополнительные детали (обычно 3-5% для небольших пассивов), чтобы учесть это, иначе строка остановится.

Стоимость PCBA "под ключ

A PCBA под ключ Поставщик использует ценообразование “привилегированных клиентов” с крупными дистрибьюторами, такими как Arrow, Avnet и Future Electronics. Часто цена, которую они получают на компоненты - даже с учетом небольшой платы за управление - ниже той, которую может получить небольшой OEM-производитель самостоятельно.

3. Контроль качества и техническая отчетность

Самое значительное преимущество PCBA под ключ модель Единая точка подотчетности.

Игра в вину“ при консигнации

В Сборка печатных плат проект, если совет не справляется Функциональное тестирование (FCT), При этом часто возникает конфликт интересов:

• Производитель может заявить, что компоненты, поставленные клиентом, были неисправны или страдали от проблемы с паяемостью из-за плохого хранения.

• Клиент может заявить, что производитель профиль пайки оплавлением была неверной, что привело к аннулирование или надгробие.

  Такая “игра в вину” может задержать проекты на несколько недель и привести к дорогостоящим аудиторским проверкам со стороны третьих лиц.

Интегрированное качество "под ключ

С PCBA под ключ, Производитель владеет всей цепочкой качества. Если Автоматизированный оптический контроль (AOI) Обнаружив дефект или выявив контрафактность партии компонентов, производитель должен устранить его за свой счет. Такое согласование интересов обеспечивает повышенное внимание к IPC-A-610 Класс 2 или Класс 3 соответствие.

4. Продвинутые технические соображения: DFM и DFA

Успешный Производство PCBA начинается задолго до установки первого компонента. Она начинается с Проектирование для производства (DFM) и Дизайн для сборки (DFA).

Проактивный DFM под ключ

Профессиональный партнер "под ключ" проанализирует ваши Gerber-файлы и спецификации, чтобы выявить их:

• Несоответствие размеров компонентов: Обеспечение соответствия земельной структуры физической составляющей для предотвращения соединение припоя.

• Вопросы тепловой разгрузки: Определение колодок, которые могут стать причиной надгробие во время процесс пайки.

• Устаревание (EOL): Предупреждение о том, что срок службы детали, включенной в спецификацию, подходит к концу, и предложение замены.

В Подписано модели, производитель часто считает, что конструкция “окончательная”. Они могут не проводить глубокую проверку DFM, поскольку не несут ответственности за материалы, что приводит к увеличению количества брака в процессе производства. SMT монтаж фаза.

5. Снижение рисков: Контрафакт и проблемы хранения

Для таких отраслей, как медицинская электроника, аэрокосмическая промышленность, и автомобильный, Целостность компонентов - это требование закона.

Уровни чувствительности к влажности (MSL)

Такие компоненты, как крупные ИС и BGA, чувствительны к влажности. В Сборка печатных плат При установке компоненты часто хранятся на различных складах или транзитных узлах без надлежащего климат-контроля. Это повышает риск “всплытия” - когда попавшая влага расширяется во время пайка оплавлением и расколоть деталь.

PCBA под ключ производители используют промышленные Сухие шкафы и вакуумное запаивающее оборудование для поддержания целостности MSL всех деталей с момента их поступления от дистрибьютора.

6. Матрица сравнения: Какая модель подходит для вашей стратегии?

7. Заключение: Стратегический выбор

Для большинства европейских и американских компаний, PCBA под ключ это превосходный выбор для производства с большим количеством смесей и малыми и средними объемами. Он позволяет вашей команде инженеров сосредоточиться на инновация продукта а не гоняться за номерами для отслеживания катушек с конденсаторами.

Однако, Сборка печатных плат Остается актуальной стратегией для крупномасштабных производств, где специализированный отдел закупок может выжать каждый цент из цепочки поставок и где OEM-производитель имеет постоянного инженера на заводе для контроля за производством.

В конечном итоге, ваш Производство PCBA Партнер должен стать продолжением вашей команды. Независимо от того, предоставляете ли вы детали или они, их опыт в Процесс монтажа SMT и их приверженность обеспечение качества именно от этого зависит успех вашего продукта на рынке.
