コンフォーマル・コーティング process steps

で PCBアセンブリ そして SMTアセンブリ, その コンフォーマル・コーティング process follows a series of controlled steps to ensure reliable protection against moisture, dust, chemicals, and environmental stress. Proper execution of each step is critical for coating performance and long-term durability.

Inspection before coating

Before applying コンフォーマル・コーティング, the PCB must be carefully inspected.

• Check for solder defects, contamination, or damage
• Ensure all components are properly assembled
• Verify that the board meets quality standards

Any defects left before coating can become difficult to repair later in PCBアセンブリ.

Cleaning the PCB

Cleaning is one of the most important steps in the コンフォーマル・コーティング プロセスだ。.

• Remove flux residues, oils, dust, and ionic contaminants
• Use solvent cleaning, aqueous cleaning, or ultrasonic cleaning
• Ensure the surface is chemically clean for proper adhesion

Poor cleaning can lead to coating failure, delamination, or corrosion.

Drying and moisture removal

After cleaning, the PCB must be completely dry.

• Use ovens or air drying to remove residual moisture
• Prevent trapped moisture under the coating

This step is essential in SMTアセンブリ to avoid long-term reliability issues.

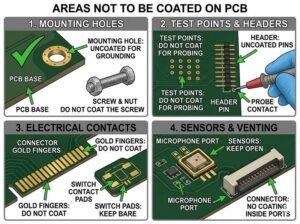

Masking

Masking protects areas that should not be coated.

• Connectors, switches, test points, and sockets
• Use tapes, boots, or removable masks

Accurate masking ensures functionality is not affected after コンフォーマル・コーティング.

Coating application

について コンフォーマル・コーティング is then applied using one of several methods:

• スプレーコーティング (manual or automated)
• ディップコーティング
• ブラシコーティング (for repair or low volume)
• 選択的コーティング (automated precision)
• Vapor deposition (for parylene coatings)

The choice depends on production scale and product requirements in PCBアセンブリ.

Curing

After application, the coating must be cured to form a protective layer.

• Air cure (common for acrylic)
• Heat cure (epoxy, polyurethane)
• UV cure (fast and efficient)
• Moisture cure (silicone coatings)

Proper curing ensures the coating achieves its mechanical and electrical properties.

Inspection and quality control

Once cured, the coating is inspected to ensure quality.

• Visual inspection under white or UV light
• Check for coverage, thickness, bubbles, or voids
• Verify no unwanted areas are coated

Automated inspection systems are often used in advanced SMTアセンブリ lines.

Testing and validation

Final testing ensures the coated PCB meets performance requirements.

• Electrical testing
• Environmental testing (humidity, temperature cycling)
• Adhesion and thickness checks

This step confirms reliability in real-world operating conditions.

最終結論

について コンフォーマル・コーティング process in PCBアセンブリ そして SMTアセンブリ includes inspection, cleaning, drying, masking, coating application, curing, and final inspection. Each step plays a critical role in ensuring that the coating provides effective and long-lasting protection for electronic circuits.
